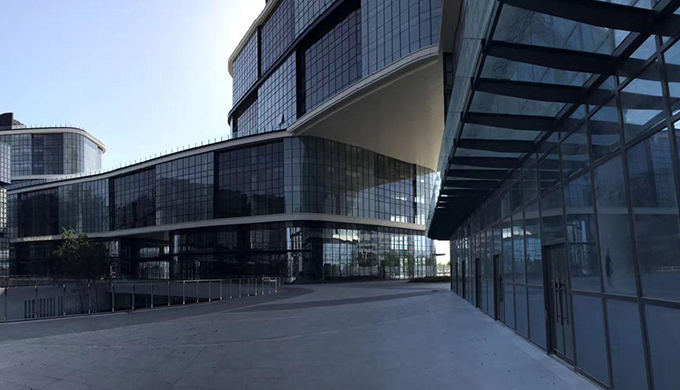

上海鋼框架結構辦公室裝修設計分析
發布時間：2021-02-23 17:34:52 ?|?作者：齊建裝飾 ?|?來源：
前言
上海辦公室裝修設計，中鋼框架結構設計要求設計人員對力學模型的傳力思路清晰,熟悉法律、法規和上海相關政策。從而控制整體結構的承載能力,使結構在安全可靠的前提下,盡可能的達到經濟合理。要達到既安全可靠又經濟合理,就需要設計人員細致專業的完成設計工作,不斷地從各個項目中總結經驗,提高自己的能力和設計水平,并不斷地創新。本文結合具體實例,對鋼框架結構設計分析進行闡述,為以后類似的上海辦公室裝修工程提供參考。
一、鋼結構的特點
上海辦公室裝修公司在跨度和荷載相同條件下,鋼結構比鋼筋混凝土的重量輕,便于運輸和吊裝,鋼結構的抗壓強度比鋼筋混讀土同,沉拉強度也業小國于鋼筋混凝上,鋼結構的彈生模里人能A鋼結塑性好,具有良好的韌性,抗震性能好。鋼結
構還有施工快速,工期短等優點,鋼結構的應用范圍廣,有些情況下無法用其他建筑材料的結構代替,因此,在現代生活中,鋼結構越來越被使用在各廠房,高層歷至,大跨白利守從多工業建筑和民用建筑中。
二、鋼框架的結構布置
房屋的長度和寬度在建筑方案階段已經根據使用要求得到了確定,結構設計時,需要我們設計人員進行結構布置,先確定柱距,柱距的選擇直接影響到整個結構的受力和構件截面,柱距越大,縱向構件截面越大,但在長度一定的條件下,橫向構件的數量卻會減少,柱和基礎的數量也減少。確定了柱距后,根據建筑布局和考慮受力合理的情況下,對梁進行合理的布置。對于鋼框架結構房屋,為了使結構具有良好的剛度和穩定性,可適當?shù)牟贾弥巍?br /> 結構布置直接影響到整個結構體系,并不像想象中的那么簡單,需要從全局的角度來確定和控制,也需要進行精確的分析,力求在安全可靠的前提下,盡可能的降低工程造價,有時候安全可靠和經濟合理是兩個矛盾體,需要我們設計人員結合所學的知識和工作中積累的經驗,考慮各方面的因素,盡可能的使兩個矛盾體得到統一,合理的做出選擇。
三、鋼框架的結構分析
在鋼框架設計階段,應充分的體現鋼結構的優勢,根據受力特點和建筑布局的要求、不斷的調整構件的截面形式,力求鋼桂抗壓強度高,穩定性好、長細比小,鋼梁抗彎能力好,撓度小,整體結構在風荷載和地震荷載的作用下結構頂點位移量小,層間側移量小,使結構整體剛度分布合理,并在滿足承載力要求的前提下盡可能的節省用鋼量。本次結合工程實例，對鋼框架結構域設計進行分析：
3.1 工程實例
浦東新區某4S店,東側為一層,局部有夾層,西側為二層,局部有夾層和錯層。一層高度6.5m，二層高度6m、夾層高度4.5m,錯層高度4m、建筑總高度12.86m，總建筑面積為6087 m2。東側為輕鋼屋面,三面為玻璃幕墻,夾層區域一層樓空,二層為磚墻,西側為停車屋面,四周布置了磚墻。東側主要作為產品展示區使用,西側一層主要作為倉庫、辦公室和工具間使用，二層主要作為烤漆房、汽車工位使用,夾層主要作為辦公使用,西側屋面作為停車場使用。
3.2 截面形式的設計
對于框架柱而言,截面形式多種多樣,有H型鋼、工字鋼、圓管、方管、格構式、鋼混組合等等,需要根據結構形式、層高和受力等特點,分析柱是軸心受壓、雙向受彎還是單項受彎,選擇不同的截面形式。本項目中錯層較多,各層之間剛度分布不均勻,部分區域跨度大,為了使各個方向上的剛度分布均勻,受力合理,變形小,采用了方管柱,為了達到節省鋼材的目的,在承載力和穩定滿足的情況下,上層柱采用了變截面,這樣最大限度的降低鋼材的用量。
3.3抗震縫的設計
建筑物的變形縫有伸縮縫、沉降縫和抗震縫,伸縮縫主要是為了防止建筑物構件熱脹冷縮而產生裂縫或破壞所設置,沉降縫主要是為了防止建筑物不均勻沉降導致破壞所設置,抗震縫主要是為了把建筑物分成剛度均勾的單體,使各個單體在抗震作用下能獨立變形所設置。不同的變形縫在結構中起到不同的作用,無論哪一種變形縫,都需要我們設計人員根據項目的特點、結構形式和結構的變形等因素考慮設置,變形縫對結構整體變形和構件設計起到了重要的作用．應引起我們設計人員的重視。
本項目中錯層較多,樓板高差較大,建筑相鄰部分高度不同,結構剛度和質量相差較大,為了避免局部應力集中,減輕地震扭轉效應,增強房屋兩側的整體剛度,因此設置了抗震縫,把整個建筑物分隔成東側和西側兩個單體。
3.4支撐的設計
支撐的設計對于鋼結構來說是一個重要的問題,為了更好地傳遞水平力和豎向力、增加結構在平面內和平面外的剛度和穩定性,需要各種支撐來保證。在工業建筑中,支撐尤為重要，廠房的縱向荷載和吊車行走時的縱向水平力要依靠支撐來傳遞。在鋼框架的民用建筑中,往往因為建筑功能的需要、梁之間的間距會比較小,剛度得到了保證，因此水平支撐的設置受到了限制。但在不影響建筑布局的情況下，可以適當?shù)牟贾弥g支撐,來保證建筑物的整體穩定,提高側向剛度,日柱間支撐的布置還能控制柱的計算長度從而減小了柱的截面.這樣解決了某些因建筑布局的需要對柱截面有限制的情況。
3.5樓板和屋面板的設計
日前,樓板和屋面板分為現澆鋼筋混凝土樓板、預制板、鋼板、組合樓板等。鋼結構房屋大部分采用壓型鋼板混凝土組合樓板,因為在施工方面、澆筑混凝土?xí)r不需要進行支模,壓型鋼板充當了模板的作用,這樣現場作業方便,加快工程進度、在結構受力方面,壓型鋼板在混凝土樓板中起到受拉鋼筋的作用,減少了混凝土中受拉鋼筋的面積、壓型鋼板和混凝土通過栓釘與鋼梁連接,加強了鋼梁的側向穩定。壓型鋼板形式和規格的選擇直接關系到鋼梁的間距,從而影響了鋼梁的截面,需要設計人員根據建筑的使用需要和積累的經驗進行選擇,必要的時候可以進行比選,作出經濟合理的選擇。
在對屋面板進行設計時,因考慮到屋面露天,日曬雨淋，要滿足排水、防水、保溫、隔熱等要求,屋面的建筑面層往往會很厚,這樣增加了荷載,加大了鋼梁的截面。在本項目中,西側屋面為停車場,活荷載很大,若采用建筑找坡,建筑面層厚度很厚,屋面荷載大大的增加,屋面的鋼梁需承受非常大的重量,從各方面綜合考慮,采用了結構找坡,這樣減輕了屋面的重量,鋼梁的截面減小。因此,在滿足使用功能和條件允許的情況下,鋼結構屋面可采用結構找坡,這樣既能滿足承載力和變形的要求,又能滿足建筑構造的要求,節約了鋼材,降低了工程造價。
3.6節點的設計
節點設計是鋼框架結構設計中又一重要的內容。按傳力特性不同，節點分剛接、餃接和半剛接、節點連接方式在結構模型分析階段就得到了確定，連接方式不同直接影響整個結構的體系和構件的截面。后期的節點設計應該避免節點與結構分析模型中的形式不同的情況,因為如果節點的設計不符合結構分析中的假定,對結構承載力和變形等方面都會造成不利的后果，對結構影響很大。設計人員應該慎重,在結構分析前，就應該對節點的形式進行充分地思考和確定。本項目中要配合鋼結構、酥體、混凝土、幕墻、輕鋼屋面、電梯等的安裝,還要考慮錯層和夾層,因此節點多樣性。根據相關圖集和以往設計的節點,結合項目特點、受力情況和考慮施工便利,對節點進行合理的設計。
四、結束語
上海辦公室裝修對鋼框架結構設計分析時,應對結構的布置、截面的選擇、變形縫的設置、支撐的設計、樓板的設計和節點的設計等各個方面進行細致地分析,并進行優化比選、不斷地從各個項目設計分析中總結經驗,也為以后項目的結構設計提供數據與依據。對于我們設計人員,應從每個項目中積累經驗,提高自身的專業技能,不斷地拓展自己的設計思路，從而設計出更加安全經濟的結構,為建筑行業的發展添磚加瓦。
